Beschreibung
Dreipunkt-Innenmikrometer für die präzise Messung des Innendurchmessers von Zylindern oder Rohren.
- Genauigkeit nach DIN 863
- geeignet für Sackloch- und Durchgangsbohrungen
- Hartmetall-Messflächen
- Ableseteile mattverchromt
- Gefühlsratsche
- mit Einstellringen
- Lieferung im Alukoffer

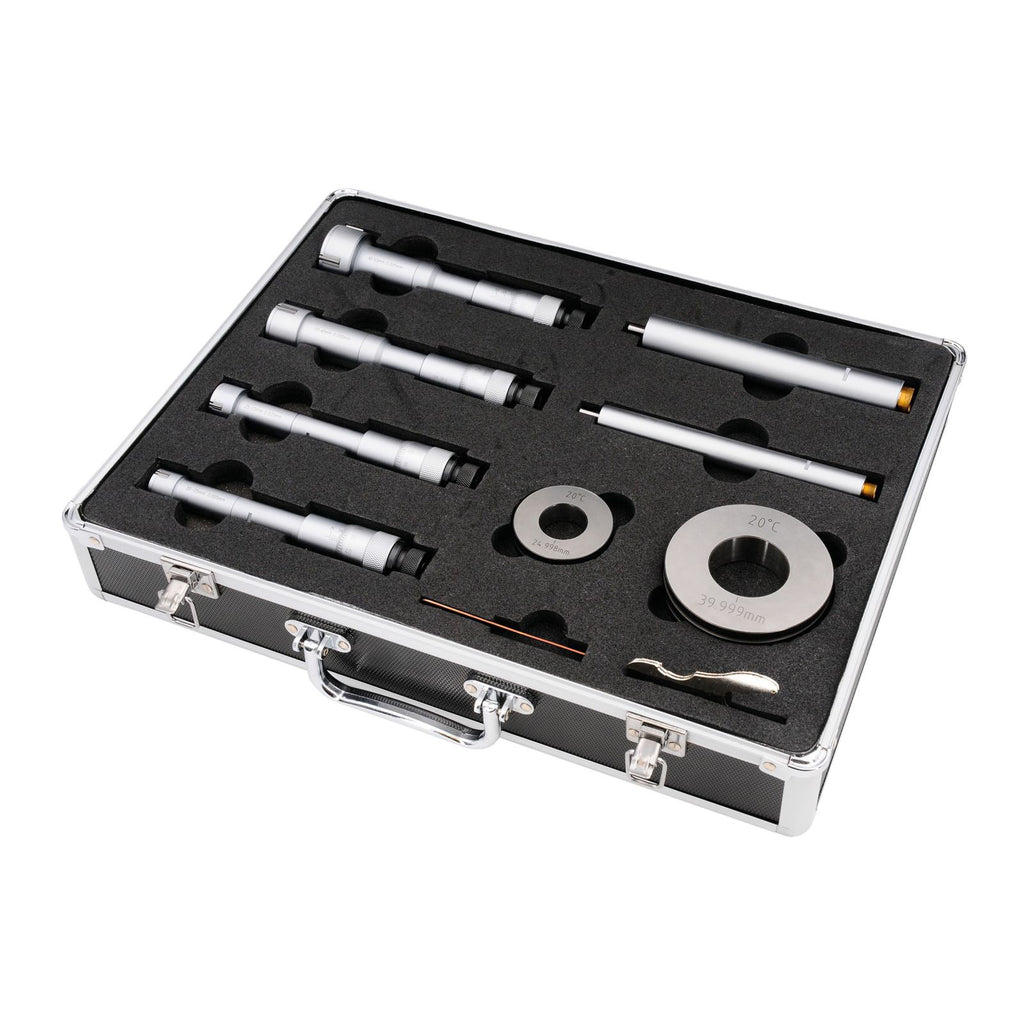

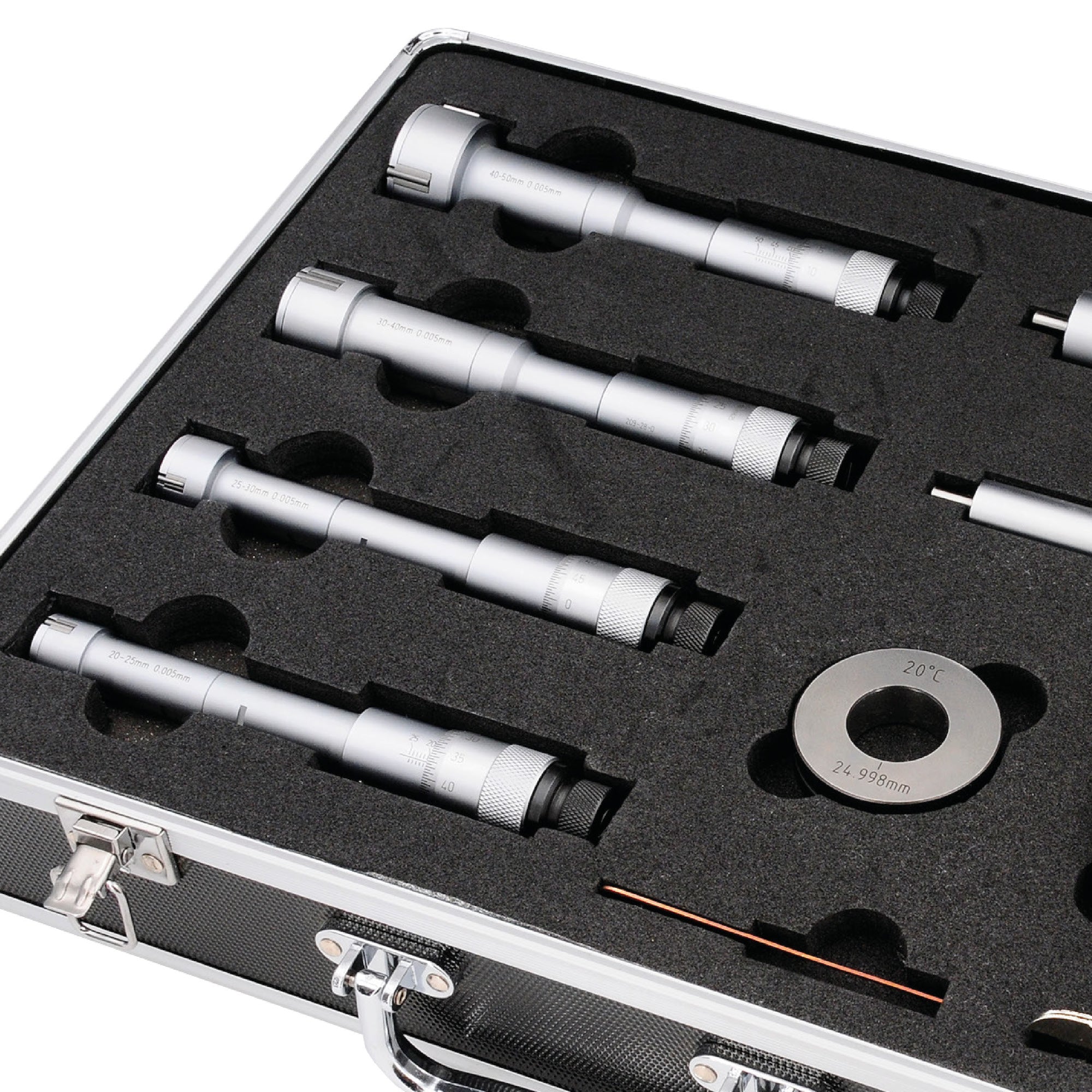

- Produktbild zeigt Messbereich 20-50 mm
*Ausführung als Zweipunkt-Innnenmessschraube
Set
| Messbereich (mm) |
Ablesung (mm) |
Genauigkeit (mm) |
Messschrauben (Messbereich mm) |
Einstellringe (mm) |
Verlängerung |
| 3-6 | 0,001 | 0,004 | 3-4* 4-5* 5-6* |
4,0 5,0 6,0 |
- |
| 6-12 | 0,001 | 0,004 | 6-8 8-10 10-12 |
6,0 8,0 10,0 |
1x 100 mm |
| 12-20 | 0,005 | 0,005 | 12-16 16-20 |
16,0 | 1x 150 mm |
| 20-50 | 0,005 | 0,005 | 20-25 25-30 30-40 40-50 |
25,0 40,0 |
2x 150 mm |
| 50-100 | 0,005 | 0,005 | 50-63 62-75 75-88 87-100 |
62,0 87,0 |
1x 150 mm |
Einzelne Messschrauben
| Messbereich (mm) |
Ablesung (mm) |
Genauigkeit (mm) |
A (mm) |
L (mm) |
Einstellring (mm) |
| 3-4* | 0,001 | 0,004 | - | 22,5 | 4,0 |
| 4-5* | 0,001 | 0,004 | - | 22,5 | 5,0 |
| 5-6* | 0,001 | 0,004 | - | 22,5 | 6,0 |
| 6-8 | 0,001 | 0,004 | 1,4 | 55 | 6,0 |
| 8-10 | 0,001 | 0,004 | 1,4 | 55 | 8,0 |
| 10-12 | 0,001 | 0,004 | 1,4 | 55 | 10,0 |
| 12-16 | 0,005 | 0,005 | 0,5 | 80 | 16,0 |
| 16-20 | 0,005 | 0,005 | 0,5 | 80 | 16,0 |
| 20-25 | 0,005 | 0,005 | 0,5 | 90 | 25,0 |
| 25-30 | 0,005 | 0,005 | 0,5 | 90 | 25,0 |
| 30-40 | 0,005 | 0,005 | 0,5 | 97 | 40,0 |
| 40-50 | 0,005 | 0,005 | 0,5 | 97 | 40,0 |
| 50-63 | 0,005 | 0,005 | 0,5 | 115 | 62,0 |
| 62-75 | 0,005 | 0,005 | 0,5 | 115 | 62,0 |
| 75-88 | 0,005 | 0,005 | 0,5 | 115 | 87,0 |
| 87-100 | 0,005 | 0,005 | 0,5 | 115 | 87,0 |
