Beschreibung

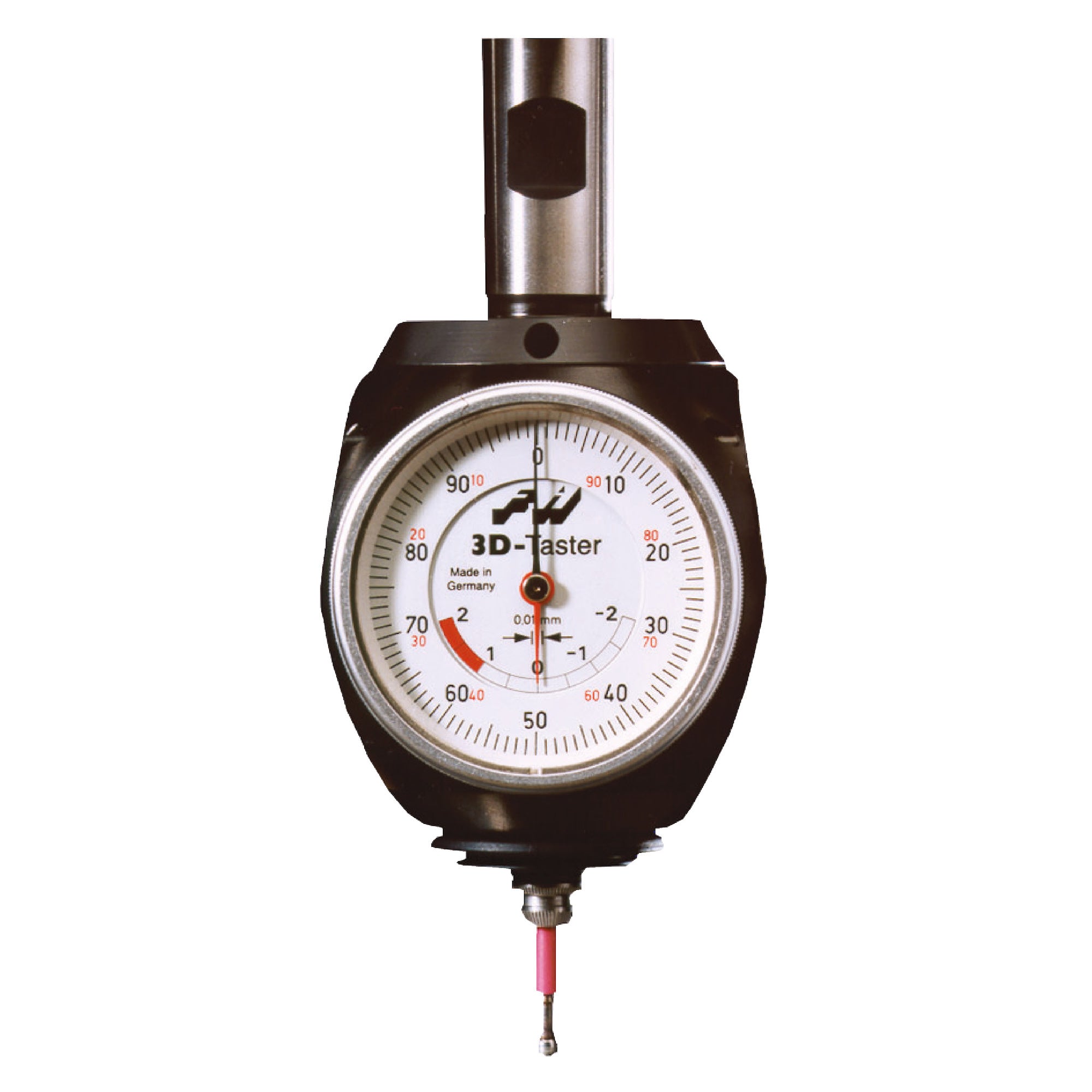

Der 3D-Taster universal ist ein sehr präzises und vielseitiges Messgerät für Fräs- und Erodiermaschinen (isolierter Tasteinsatz).
Er wird in die Frässpindel bzw. den Senkkopf eingespannt und ermöglicht es, die Spindelachse exakt an Werkstück- oder Vorrichtungskanten zu positonieren. Somit können schnell und einfach Werkstück-Nullpunkte gesetzt und Längemessungen durchgeführt werden.
Die Antastrichtung ist beliebig (X/Y/Z-Achse). Die Messuhr schlägt immer in die gleiche Richtung aus und zeigt den Abstand zwischen Spindelachse und Werkstückkante an. Sobald die Anzeige auf Null steht, befindet sich die Spindelachse genau an der Werkstückkante.
Auf Anhieb, ohne langes Probieren, ohne Rechnung, ohne Vorzeichenprobleme. Das reduziert die Nebenkosten, steigert die Produktivität und entlastet die Mitarbeiter.
Er wird in die Frässpindel bzw. den Senkkopf eingespannt und ermöglicht es, die Spindelachse exakt an Werkstück- oder Vorrichtungskanten zu positonieren. Somit können schnell und einfach Werkstück-Nullpunkte gesetzt und Längemessungen durchgeführt werden.
Die Antastrichtung ist beliebig (X/Y/Z-Achse). Die Messuhr schlägt immer in die gleiche Richtung aus und zeigt den Abstand zwischen Spindelachse und Werkstückkante an. Sobald die Anzeige auf Null steht, befindet sich die Spindelachse genau an der Werkstückkante.
Auf Anhieb, ohne langes Probieren, ohne Rechnung, ohne Vorzeichenprobleme. Das reduziert die Nebenkosten, steigert die Produktivität und entlastet die Mitarbeiter.
- Einspannschaft Ø 20 mm / SK40
- kurzer Tasteinsatz Ø 4mm
- Genauigkeit 0,01 mm
- Länge ohne Einspannschaft 113 mm
- Schutzklasse IP67
