Beschreibung

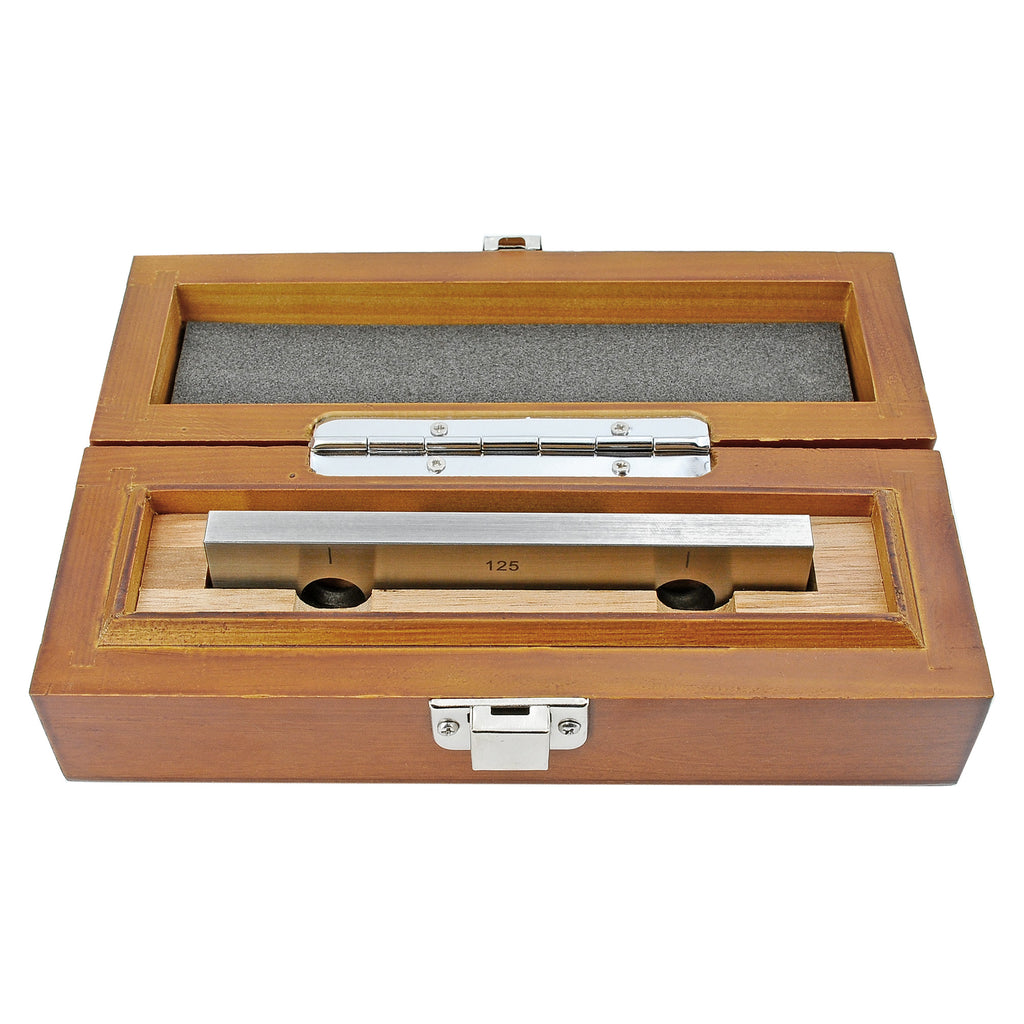

Einzelnes Parallelendmaß aus gehärtetem Stahl. Zum Prüfen und Kalibrieren von Messgeräten und Prüfmitteln. Lieferung im Holzetui.
- Toleranzklasse 0
- Genauigkeit nach DIN EN ISO 3650
- mit Ident-Nr.
- aus hochwertigem Spezialstahl
Maße:
Höhe = 35 mm, Dicke = 9 mm
Definition
Endmaße (Parallelendmaße) sind hochpräzise gefertigte, rechteckige Maßkörper
mit genau definierten Längen. In der Messtechnik bzw. Qualitätssicherung werden Sie eingesetzt, um Messgeräte zu kalibrieren, Maschinen einzustellen und Vergleichs-/Einstellmessungen vorzunehmen. Alle Spezifikationen sind in der DIN 861 bzw. DIN EN ISO 3650 festgehalten.
Material
Endmaße gibt es in verschiedenen Materialien - bei uns finden Sie Stahl, Keramik und Hartmetall. Unten stehende Tabelle zeigt die verschiedenen Eigenschaften im Vergleich.
| Eigenschaft | Stahl | Keramik | Hartmetall |
|---|---|---|---|
| Längenausdehnungskoeffizient | 11,5 ⋅ 10-6 / K | 9,3 ⋅ 10-6 / K | 4,5 ⋅ 10-6 / K |
| Härte Vickers ca. | 800 | 1350 | 1600 |
| Wärmeleitfähigkeit | ●●○○○ | ●●●●● | ●●●○○ |
| Verschleißfestigkeit | ●●●○○ | ●●●●● | ●●●●○ |
| Anschubeigenschaften | ●●●●● | ●●●○○ | ●●●●● |
| Korrosionsbeständigkeit | ●●○○○ | ●●●●● | ●●●●○ |
| Langzeitstabilität | ●●●○○ | ●●●●○ | ●●●●● |
Genauigkeitsklassen
Endmaße werden in verschiedenen Genauigkeitsklassen bzw. Toleranzklassen hergestellt, die angeben, wie präzise das Maß gefertig ist. Neben den gängigsten Klassen 2, 1 und 0 gibt es die Klasse K (Kalibrierklasse), welche hauptsächlich für Referenzmessungen verwendet wird.
Je höher die Zahl, desto größer ist die zulässige Abweichung vom Nennmaß. Die Wahl der Genauigkeitsklasse hängt vom Einsatzzweck und den geforderten Toleranzen im jeweiligen Messprozess ab.
Gen. 2
Meist Nutzung als „Gebrauchsnormale“ an Prüfplätzen in Fertigungsbereichen und zum Einstellen von Messwerkzeugen und Vorrichtungen.
Gen. 1
Verwendung zum Einstellen und Kalibrieren von Lehren und Messgeräten in Messräumen und an Prüfplätzen in Fertigungsbereichen mit hoher Genauigkeit.
Gen. 0
Verwendung für hochgenaue Prüfmittelüberwachung und Kalibrierung in klimatisierten Messräumen.
Toleranzen nach DIN 861
|
Länge mm |
Gen. 0 µm |
Gen. 1 µm |
Gen. 2 µm |
|---|---|---|---|
| 100–150 | ± 0,4 | ± 0,8 | ± 1,6 |
| 150–200 | ± 0,5 | ± 1,0 | ± 2,0 |
| 200–250 | ± 0,6 | ± 1,2 | ± 2,4 |
| 250–300 | ± 0,7 | ± 1,4 | ± 2,8 |
| 300–400 | ± 0,9 | ± 1,8 | ± 3,6 |
| 400–500 | ± 1,1 | ± 2,2 | ± 4,4 |
| 500–600 | ± 1,3 | ± 2,6 | ± 5,0 |
| 600–700 | ± 1,5 | ± 3,0 | ± 6,0 |
| 700–800 | ± 1,7 | ± 3,4 | ± 6,5 |
| 800–900 | ± 1,9 | ± 3,8 | ± 7,5 |
| 900–1000 | ± 2,0 | ± 4,0 | ± 8,0 |
Hinweise zur Verwendung
Beim Gebrauch von Endmaßen sind einige wichtige Hinweise zu beachten, um ihre hohe Genauigkeit zu erhalten und Messfehler zu vermeiden.
Vor Gebrauch
- Verwendung in einer thermisch stabilen Umgebung (idealerweise 20°C)
- Möglichst kurz anfassen oder mit Handschuhen arbeiten - Körperwärme der Hände kann zu Längenausdehnungen führen
- Reinigung mit einem weichen Tuch abwischen/reinigen; Endmaße müssen bei Verwendung absolut sauber und fettfrei sein
- Keinen Alkohol oder Waschbenzin zur Reinigung verwenden, da Korrosion verursacht werden kann.
Nach Gebrauch
- Rostschutzbehandlung mit Korrosionsschutzöl
- Aufbewahrung im Etui/Kasten
Anschieben
Für große Endmaßkombinationen kann ein Endmaßverbinder verwendet werden. Ab 125 mm Länge haben Endmaße zwei Bohrungen, mit welchen es sicher im Halter fixiert werden kann.
Anwendungsbeispiele
- Nachmessen bzw. Kalibrieren einer Bügelmessschraube
- Einstellen zum Anschlagdrehen an der Drehmaschine
- Einstellen des Tiefenanschlags an der Bohrmaschine
