Beschreibung

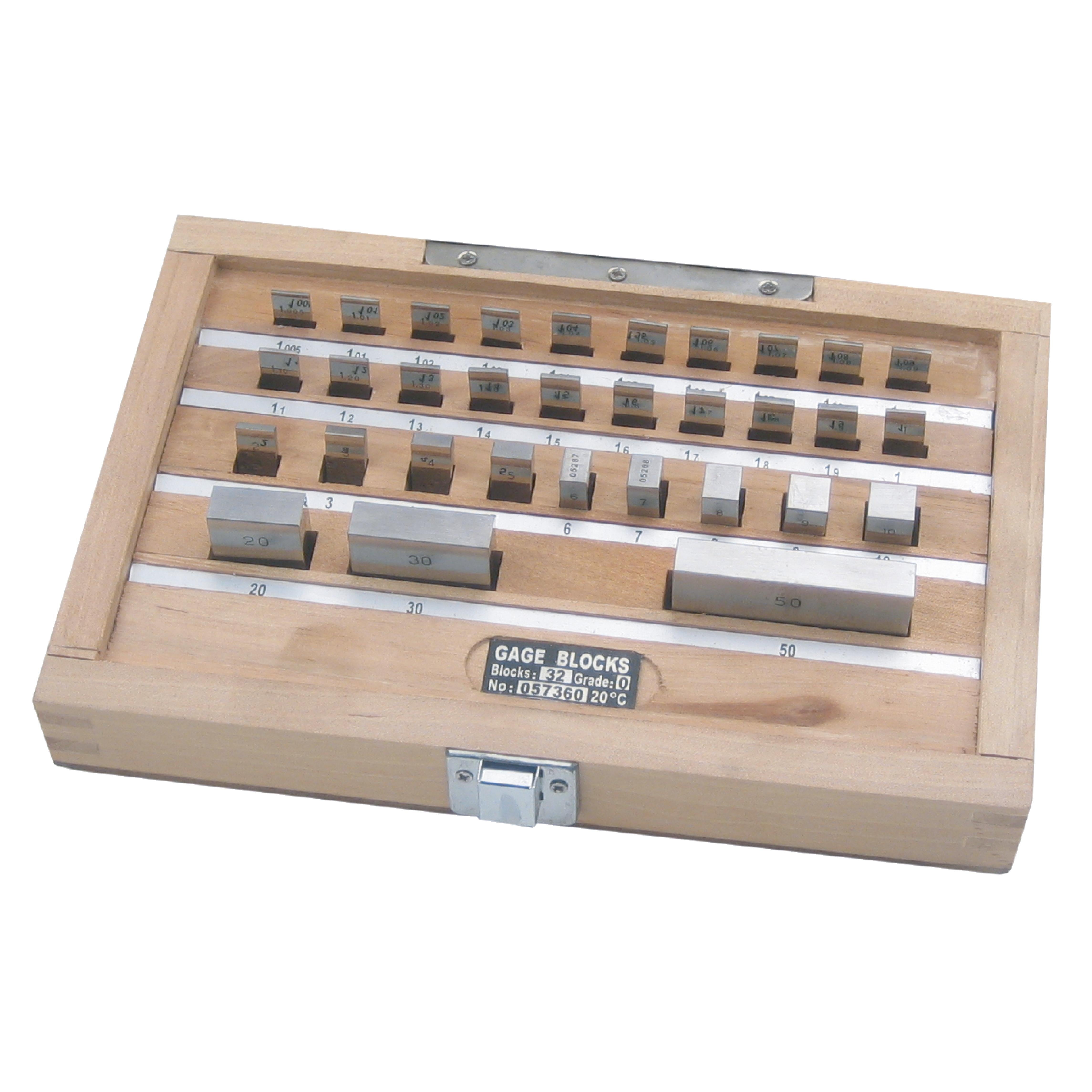

Extrem langlebiger Endmaßsatz aus Hartmetall mit höchster Abriebfestigkeit und minimalem Verschleiß. Bestens geeignet für den Dauereinsatz in der Industrie und hochgenaue Messaufgaben.
- Genauigkeit nach DIN EN ISO 3650
- sehr hohe Stabilität und Verschleißfestigkeit
- inkl. Zertifikat
- nur kalibriert lieferbar, Kalibrierung im Preis enthalten
- Lieferung im Holzkasten (mit Deckel)
Aufteilung der Sätze
| Satz | Anzahl | Größe (mm) |
|---|---|---|
| 32-tlg. | 1 9 9 9 3 1 |
1,005 1,01 - 1,09 1,10 - 1,90 1 - 9 10 - 30 50 |
| 47-tlg. | 1 20 7 9 10 |
1,005 1,01 - 1,2 1,30 - 1,90 1 - 9 10 - 100 |
| 87-tlg. | 9 49 19 10 |
1,001 - 1,009 1,01 - 1,49 0,5 - 9,5 10 - 100 |
| 103-tlg. | 1 49 49 4 |
1,005 1,01 - 1,49 0,5 - 24,5 25 - 100 |
| 112-tlg. | 1 9 49 49 4 |
1,0005 1,001 - 1,009 1,01 - 1,49 0,5 - 24,5 25 - 100 |
| 122-tlg. | 1 9 49 4 49 10 |
1,005 1,001 - 1,009 1,01 - 1,49 1,6 - 1,9 0,5 - 24,5 25 - 100 |
Wahl der Genauigkeitsklasse
Gen. 1Verwendung zum Einstellen und Kalibrieren von Lehren und Messgeräten in Messräumen und an Prüfplätzen in Fertigungsbereichen.
Gen. 0
Verwendung als „Werksnormale“ in Kalibrierlaboren und klimatisierten Messräumen zum Kalibrieren von Lehren sowie Messgeräten.
Toleranzen (Grenzabmaße der Länge vom Nennmaß)
| Größe mm |
Gen. 0 µm |
Gen. 1 µm |
|---|---|---|
| 0 - 10 | ± 0,12 | ± 0,20 |
| 10 - 25 | ± 0,14 | ± 0,30 |
| 25 - 50 | ± 0,20 | ± 0,40 |
| 50 - 75 | ± 0,20 | ± 0,50 |
| 75 - 100 | ± 0,30 | ± 0,60 |
Materialvergleich
| Eigenschaft | Stahl | Keramik | Hartmetall |
|---|---|---|---|
| Längenausdehnungskoeffizient | 11,5 ⋅ 10-6 / K | 9,3 ⋅ 10-6 / K | 4,5 ⋅ 10-6 / K |
| Härte Vickers ca. | 800 | 1350 | 1600 |
| Wärmeleitfähigkeit | ●●○○○ | ●●●●● | ●●●○○ |
| Verschleißfestigkeit | ●●●○○ | ●●●●● | ●●●●○ |
| Anschubeigenschaften | ●●●●● | ●●●○○ | ●●●●● |
| Korrosionsbeständigkeit | ●●○○○ | ●●●●● | ●●●●○ |
| Langzeitstabilität | ●●●○○ | ●●●●○ | ●●●●● |
