Magnetstativ mit 3D-Gelenkarm

ASIMETO GermanySKU: 1500-040

Gesamthöhe: 180 mm
Preis:
Sonderpreis49,58€

Versandkosten werden im Checkout berechnet.

Lagerbestand:
Verfügbar, versandbereit

Beschreibung

Magnet-Messstativ zur sicheren und genauen Positionierung von Messuhren, Fühlhebelmessgeräten oder andere Messinstrumenten.
Stabile Befestigung mit ein-/ausschaltbarem Magnetfuß auf ferromagnetischen Oberflächen wie Maschinentischen, Werkbänken oder Messplatten.
Der 3D-Gelenkarm ermöglicht die Einstellung in verschiedenen Winkeln und Richtungen. Mit Feineinstellung zur genauen Positionierung des Messgeräts.

  • ein-/ausschaltbarer Magnetfuß
  • mechanische Zentralklemmung

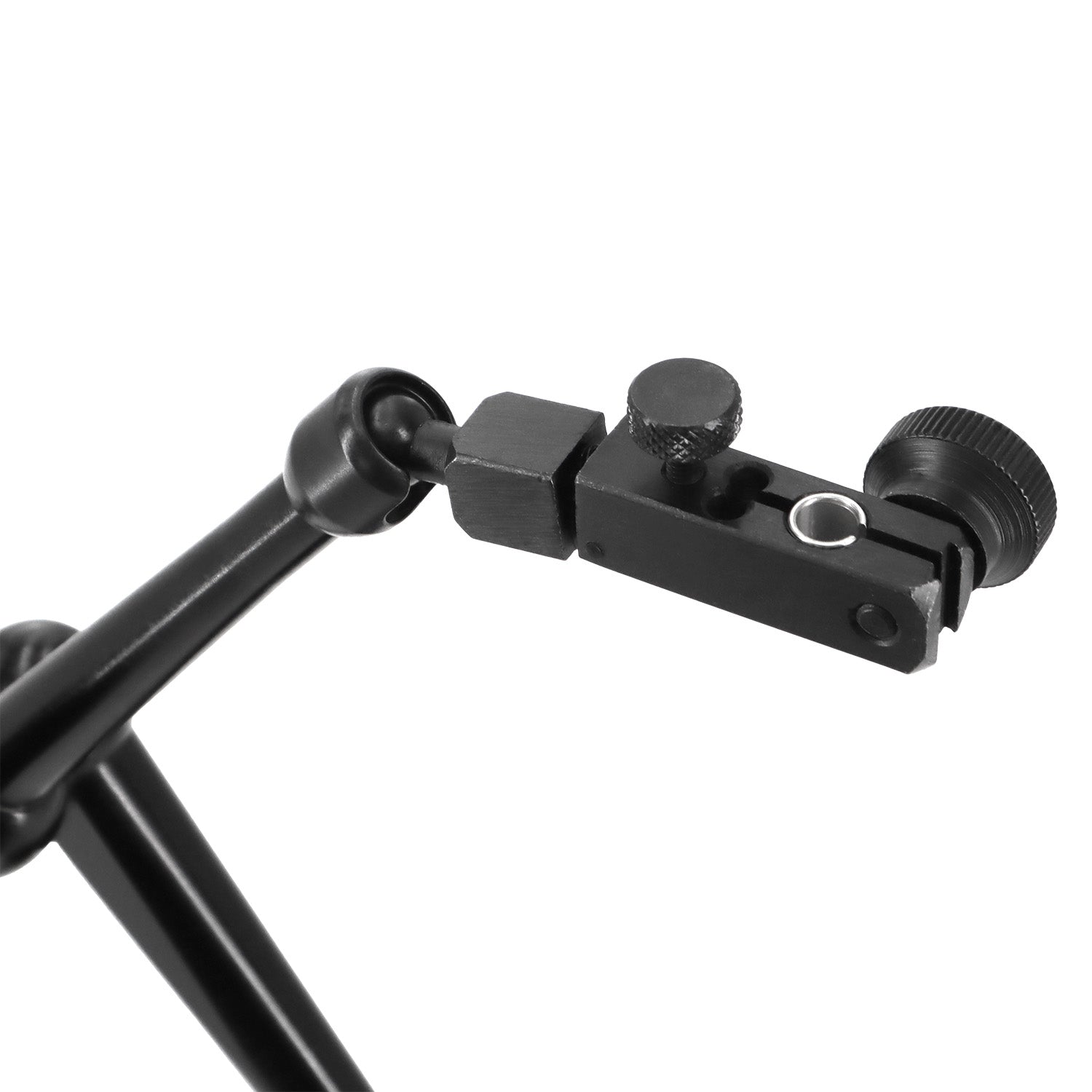

  • Feineinstellung
  • Messuhraufnahme Ø 8 mm
  • Schwalbenschwanzführung
  • prismatische Sohle

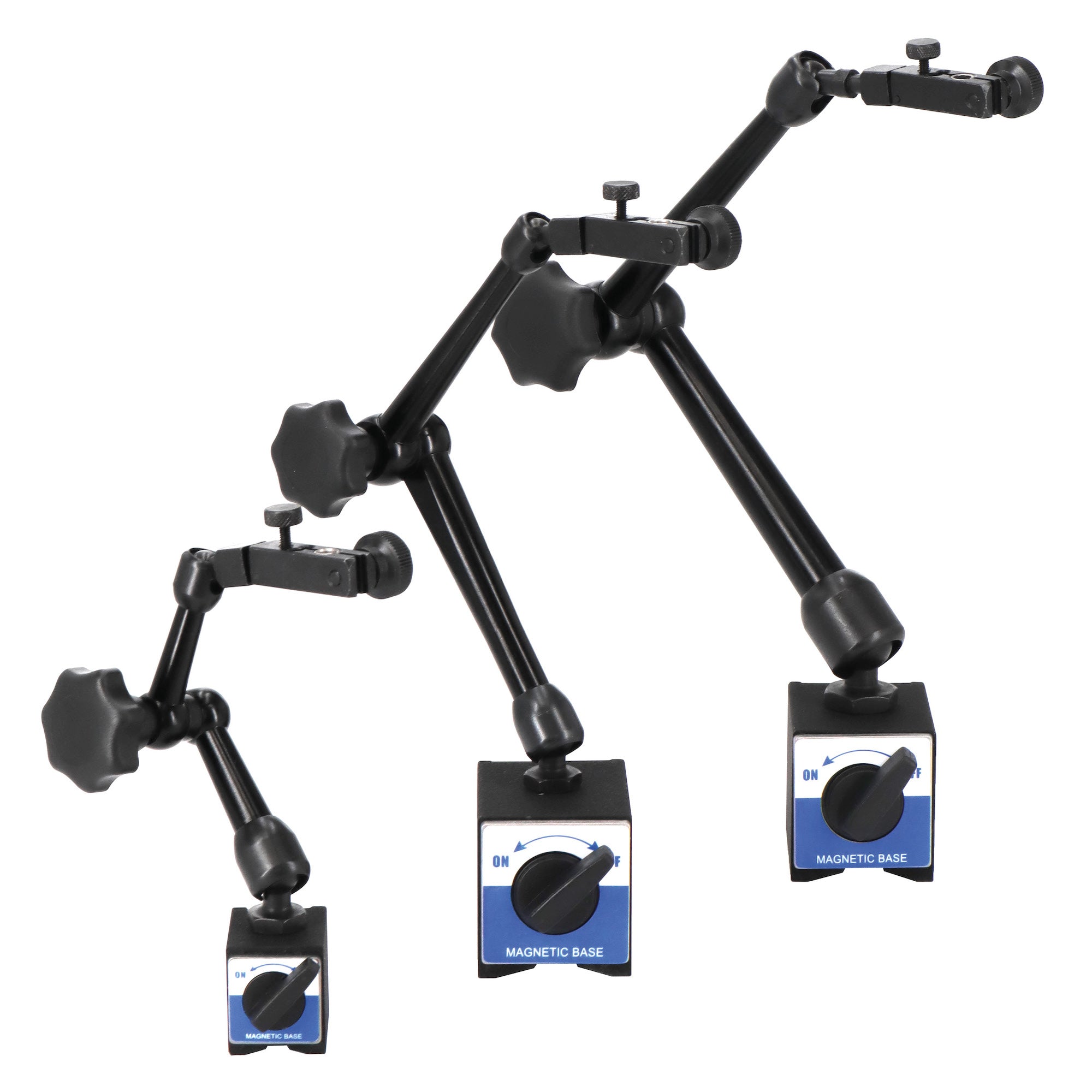

Haftkraft (N) Magnetfuß LxBxH (mm) Gesamthöhe (mm) Aktionsradius (mm)

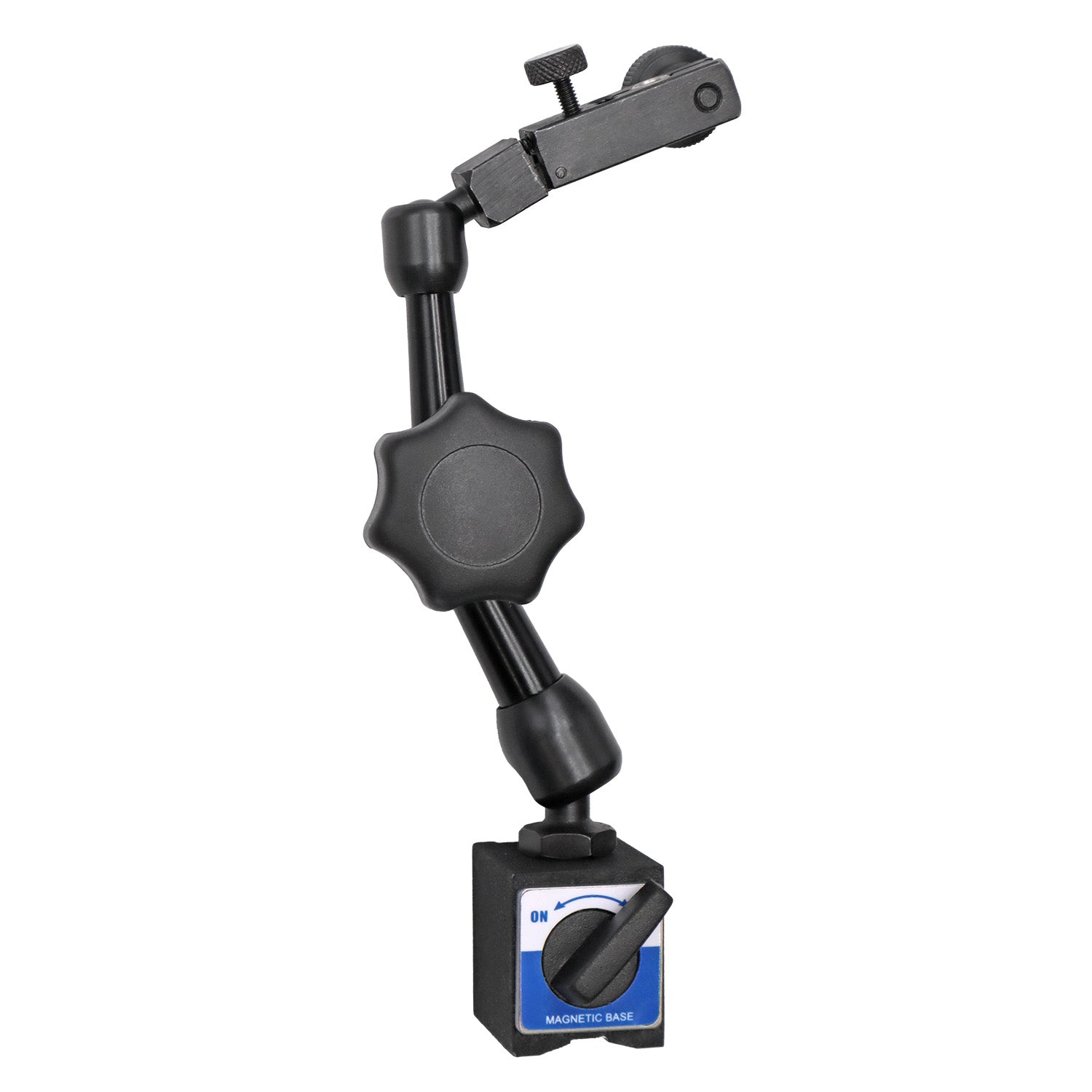

300 36 x 30 x 35 180 130

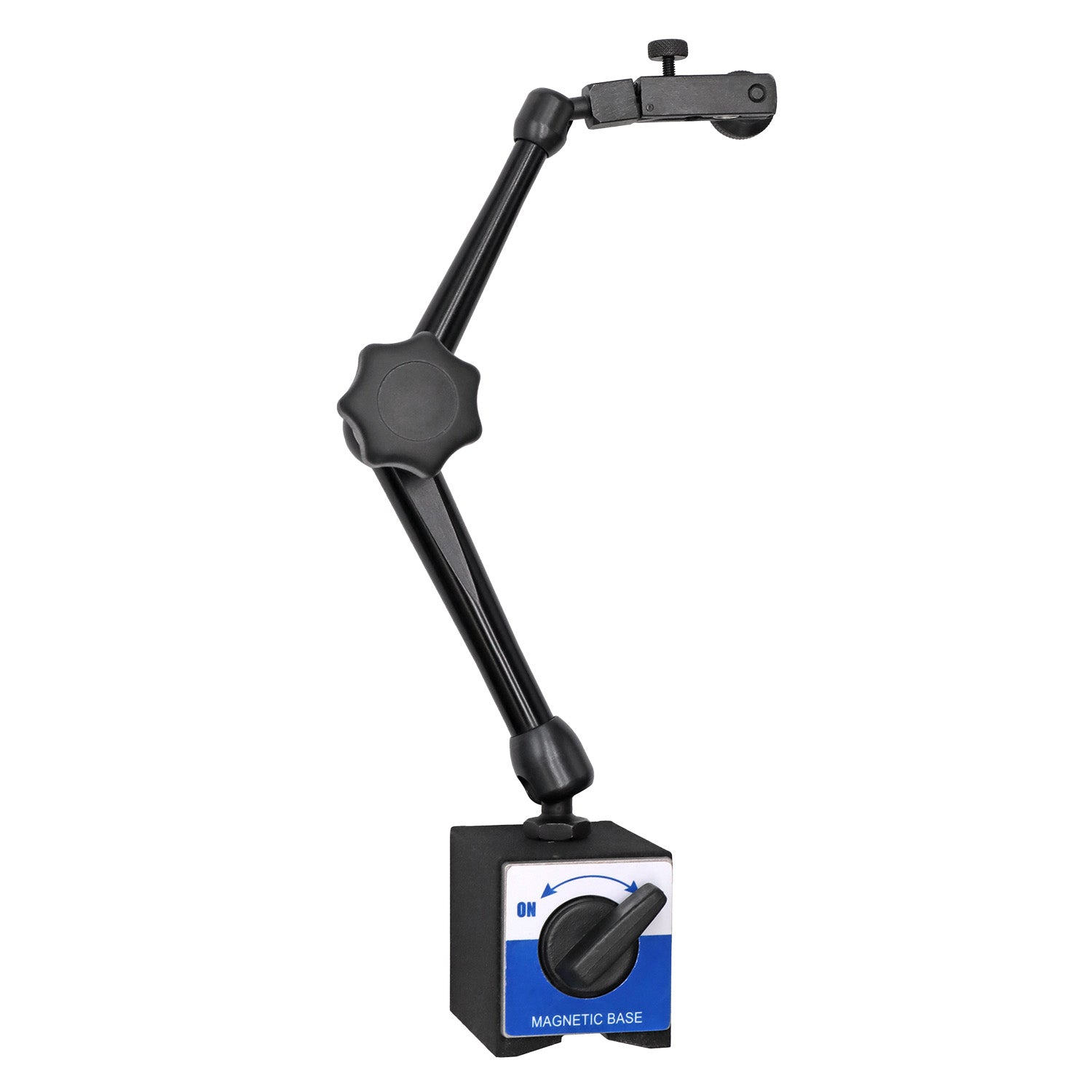

600 60 x 50 x 55 340 260

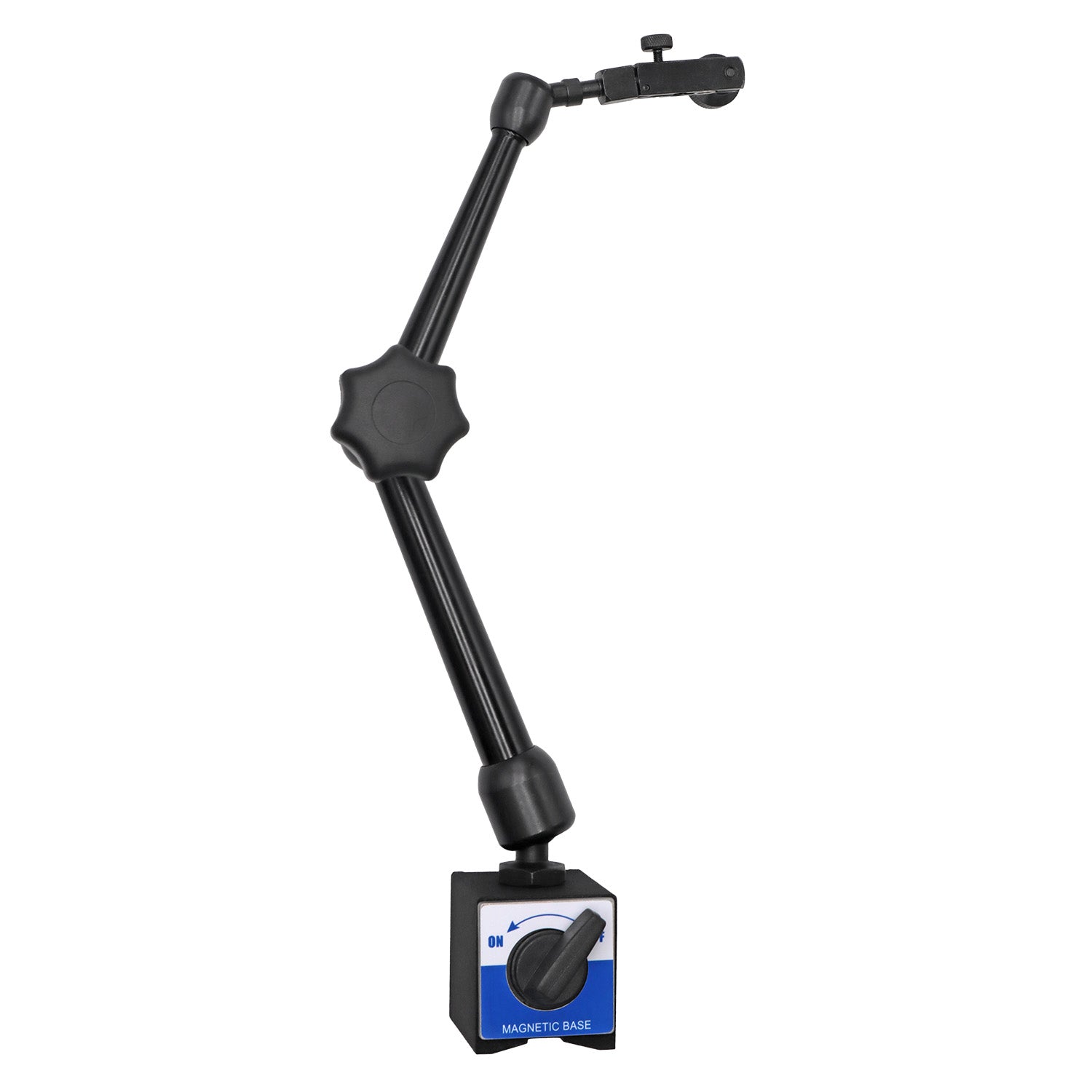

600 60 x 50 x 55 420 340


Anwendungen: Überprüfung von Rundlauf, Planlauf oder anderen geometrischen Eigenschaften von Bauteilen. Fixierung von Messgeräten für genaue Messungen während der Inspektion und Überprüfung von Werkstücken. Verwendung bei der Einrichtung und Kalibrierung von Maschinen oder Anlagen.

Beispielanwendung: Prüfung des Rundlaufs eines zylindrischen Werkstücks auf einer Drehmaschine.
Mit einem Gelenk-Messstativ mit Magnet können Sie die Messuhr genau an der gewünschten Position am Werkstück befestigen. Der Magnetfuß sorgt für eine stabile Befestigung auf dem Maschinentisch, während der flexible Gelenkarm es Ihnen ermöglicht, die Messuhr präzise an der Oberfläche des Werkstücks auszurichten.
