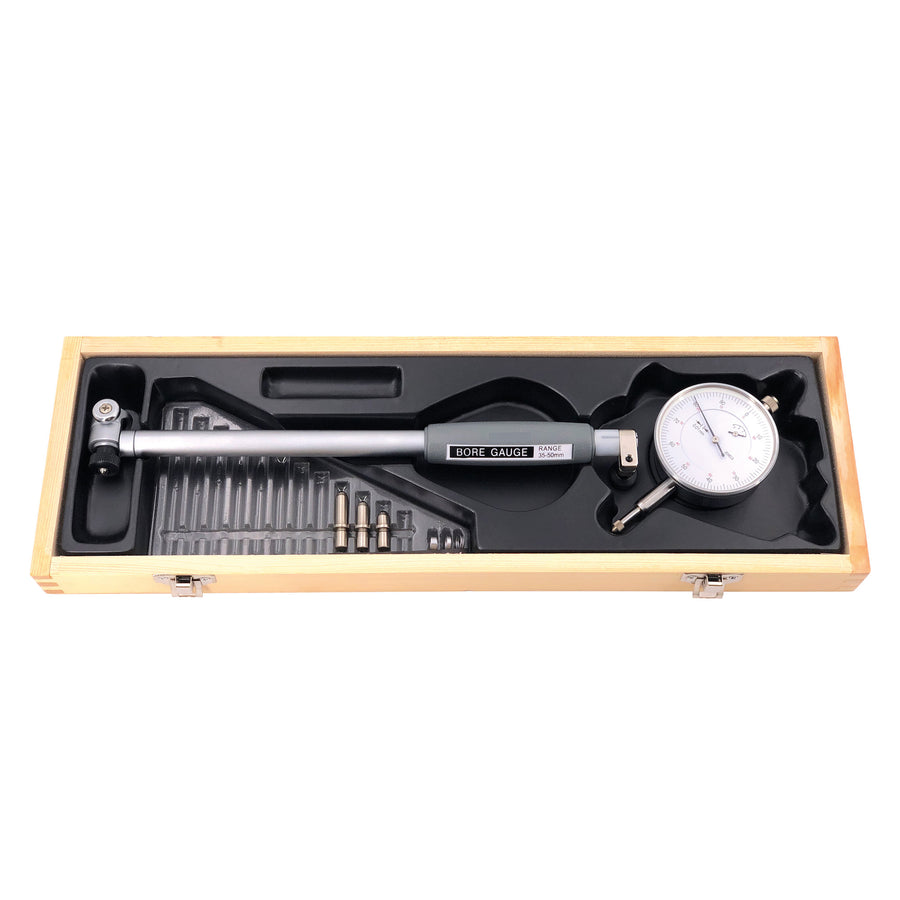

Comparateur d'alésage avec comparateur à cadran 0,01 mm

Aléso-mètre de précision pour mesurer les dimensions intérieures telles que les cylindres et les alésages en termes de précision dimensionnelle, d'ovalité, de conicité. Auto-centrant avec des palpeurs interchangeables. En remplaçant la butée de mesure fixe, une large plage de mesure peut être couverte. Grâce à l'utilisation du comparateur de précision, des mesures avec de très faibles marges d'erreur sont possibles.

• avec comparateur : plage de mesure 3 mm, lecture 0,01 mm
• avec boîtier antichoc pour comparateur
• tige de mesure fixe en acier
• tige de mesure mobile en carbure
• étui inclus

Plage de mesure (mm)	Inserts	Disques	Rallonges	Profondeur de mesure
18 - 35 mm	9	1	-	150 mm
35 - 50 mm	4	4	-	150 mm
50 - 160 mm	12	4	1	150 mm
160 - 250 mm	5	5	1	400 mm
250 - 450 mm	4	5	2	400 mm

Mesure avec l'aléso-mètre de précision

Construction
L'aléso-mètre de précision est un instrument de mesure comparative pour la mesure de dimensions internes, principalement le diamètre des alésages. Il est composé d'une tête de mesure et d'une tige, à l'extrémité de laquelle le comparateur est fixé.
D'un côté de la tête de mesure, une butée de mesure fixe est montée. Celle-ci peut être remplacée pour ajuster la plage de mesure de l'instrument. Cela permet de couvrir de grandes plages de mesure. En face se trouve une tige de mesure mobile, dont le mouvement est transmis à une tige dans le corps de l'instrument et ainsi à la tige de mesure du comparateur. Selon le modèle de l'aléso-mètre de précision, la course de la tige de mesure mobile est de 1 à 3 mm.

a tige de mesure mobile
b butée de mesure fixe
c pont de butée élastique avec extrémités en forme de berceau
d tige
e renvoi du mouvement de la tige de mesure par levier

Préréglage
L'aléso-mètre de précision permet des mesures avec de très faibles marges d'erreur, à condition que le préréglage et la mesure soient effectués correctement. Avant l'utilisation, l'aléso-mètre de précision est préréglé comme suit :
La butée de mesure interchangeable qui rapproche le plus la longueur de la tête de mesure de la dimension à mesurer est montée. Le comparateur est inséré et serré avec une légère précharge (environ 1 à 2 tours).
Étant donné que le comparateur ne détermine que l'écart d'une dimension connue, une dimension interne précise doit être définie au moyen d'une dimension de comparaison. La dimension de comparaison peut être, par exemple, un micromètre d'extérieur, une bague de réglage ou un autre appareil de réglage. L'échelle du comparateur est ensuite réglée de manière à ce que le 0 sur l'échelle s'aligne avec la position de l'aiguille au point d'inversion. Cela doit être fait le plus précisément possible pour exclure les erreurs de mesure.

Mesure
Grâce au pont de centrage monté sur ressort du côté de la tige mobile, la tête de mesure est centrée dans l'alésage. En position horizontale, la tête de mesure doit être alignée manuellement pour trouver le point d'inversion du comparateur : on fait pivoter légèrement l'instrument d'avant en arrière jusqu'à ce que l'on trouve la déviation maximale de l'aiguille du comparateur (point d'inversion). C'est la valeur de mesure recherchée.

a régler l'appareil de mesure avec une bague de réglage ou une cale étalon sur la dimension de comparaison ; mettre le comparateur à zéro
b insérer la tête de mesure dans l'alésage ; déterminer la dimension de l'alésage au point d'inversion de l'aiguille par un mouvement de pivotement ; lire l'écart

Évaluation
La dimension mesurée doit maintenant être comparée à la dimension de comparaison préréglée. Si le point d'inversion de l'aiguille est après le 0 sur l'échelle, la dimension est plus petite. Ainsi, la valeur mesurée est soustraite de la dimension de comparaison. Si le point d'inversion est avant le 0, la dimension est plus grande et la valeur mesurée est ajoutée.
Dimension mesurée = Dimension de comparaison - Valeur mesurée

Exemple :
L'aléso-mètre de précision a été préréglé à 70 mm et un écart de 0,02 mm a été mesuré. Le diamètre de l'alésage est donc de 70 mm - 0,02 mm = 69,98 mm.
